2011.06.19
- アンカー削孔箇所は、U型擁壁の底版を縦断方向4％に対して、直角方向です。まずコンクリート構造物が、厚み700mm～1000ｍｍ、鉄筋（D16～32）を有しているのでコアカッタで、構造物下まで削孔し、その下の均しｺﾝｸﾘｰﾄの上までとする。それから、被圧水があるアンカー削孔する準備として止水ボックスを取付ます。左記写真は、ｺﾝｸﾘｰﾄ構造物に縦鉄筋がありコアカッターでコンクリートを取り除くことができなかった為、下まで貫通させ箇所で水は、直径160ｍｍの孔から２ｍほど噴き上がる水量です。

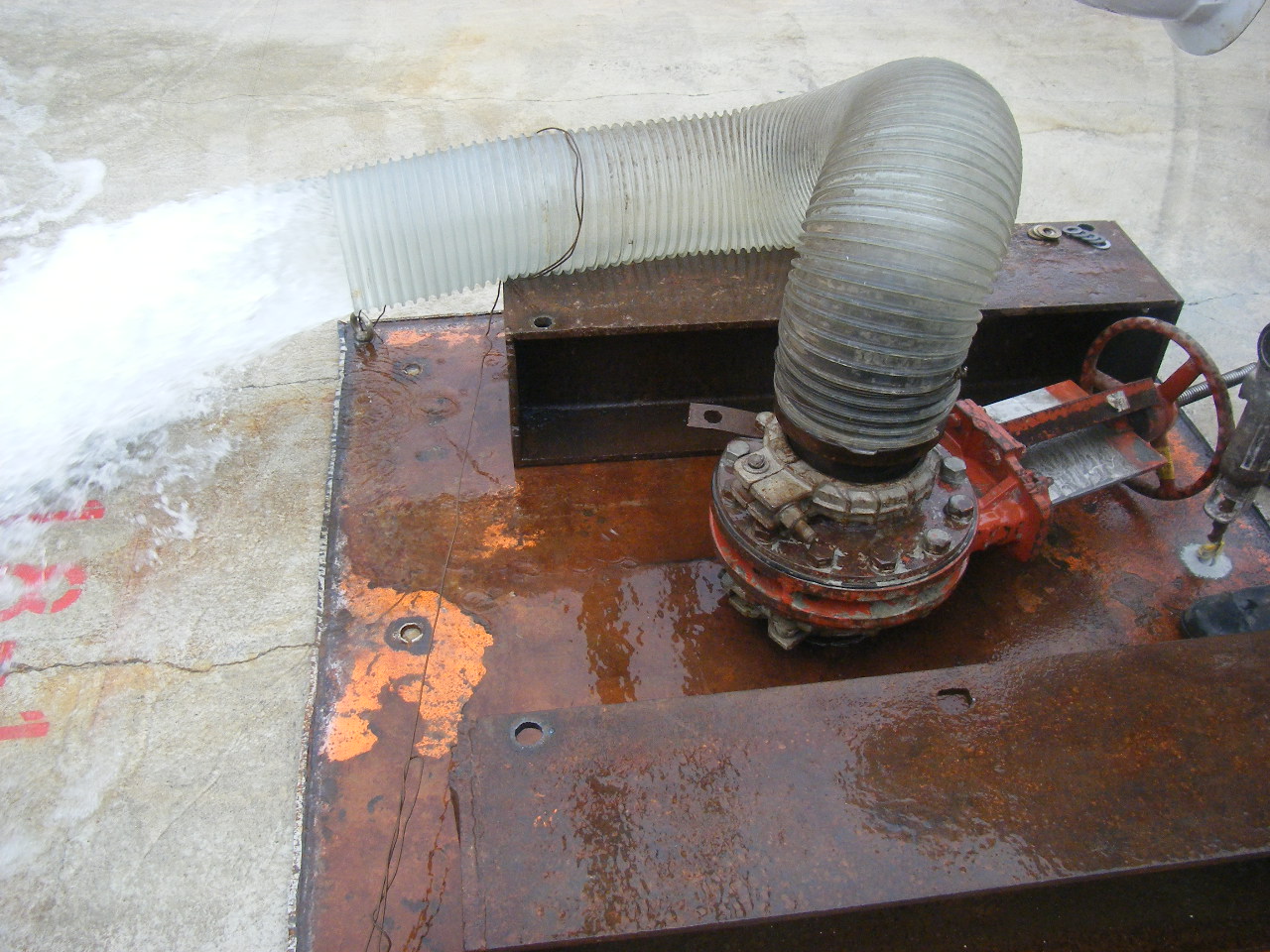

止水ボックス取付。アンカー削孔時のｽライムの噴出、湧水の噴き上がりを受ける受け皿（ベッセル）を取付。

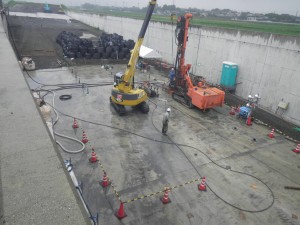

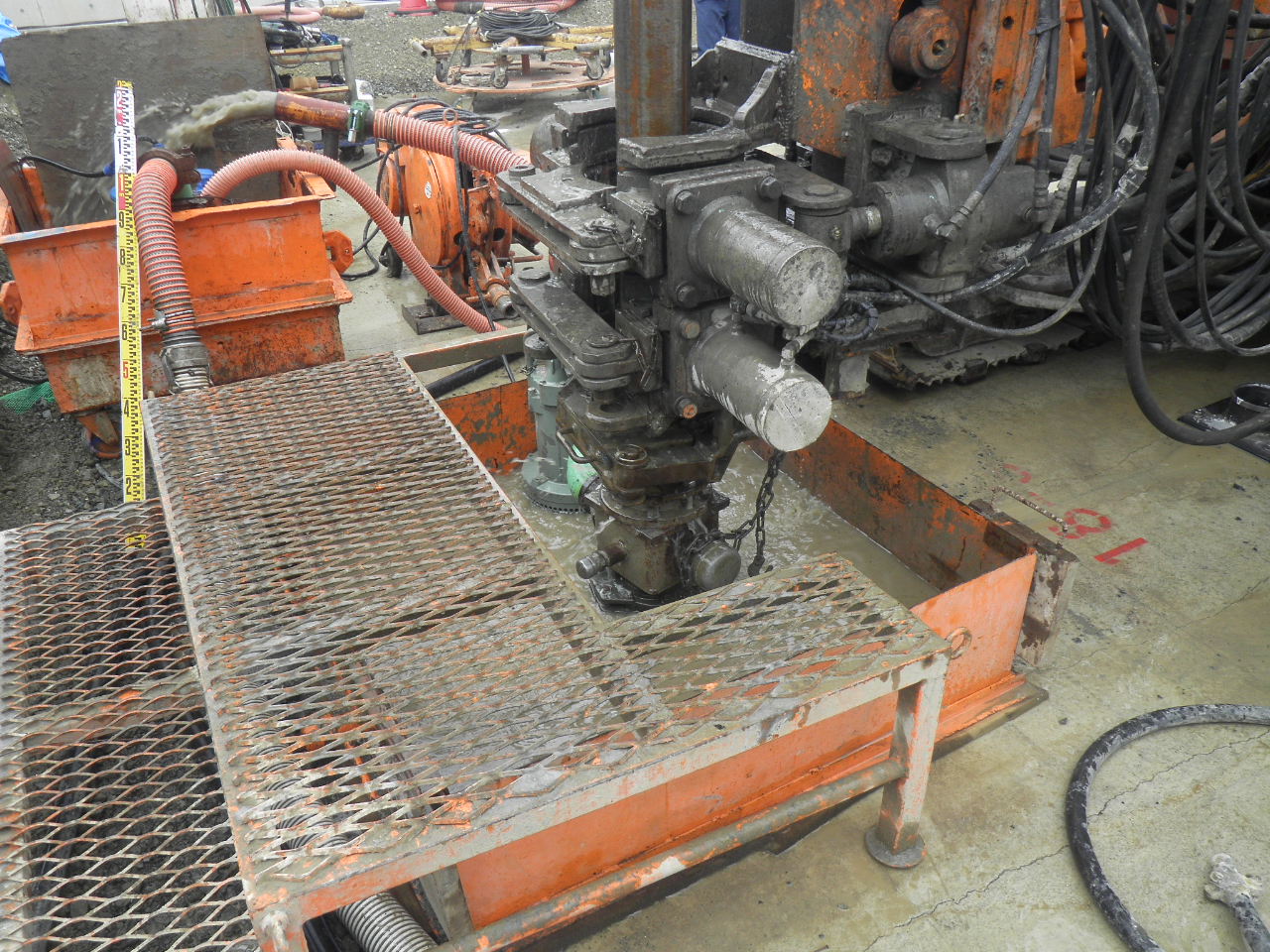

アンカー削孔開始！

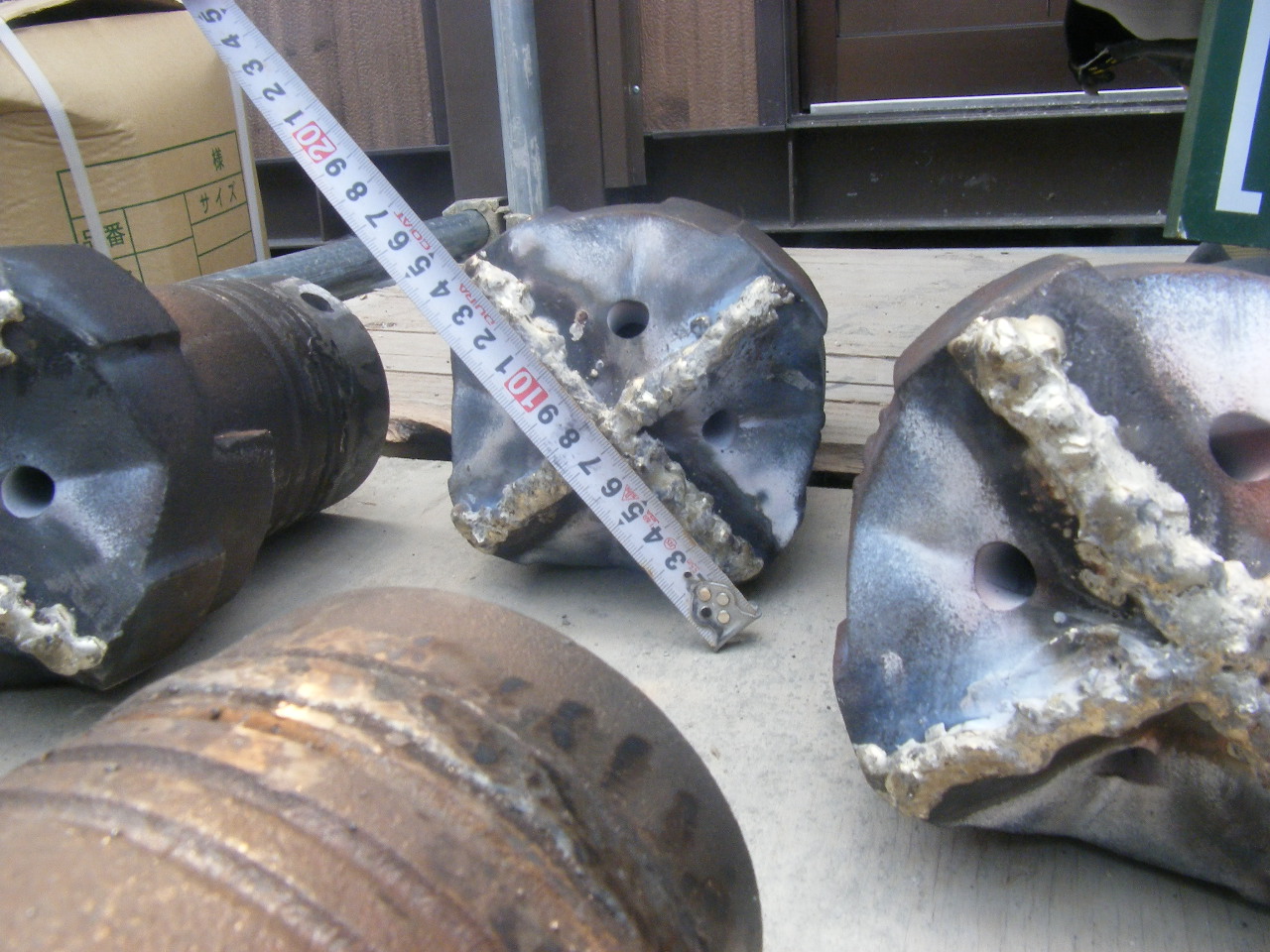

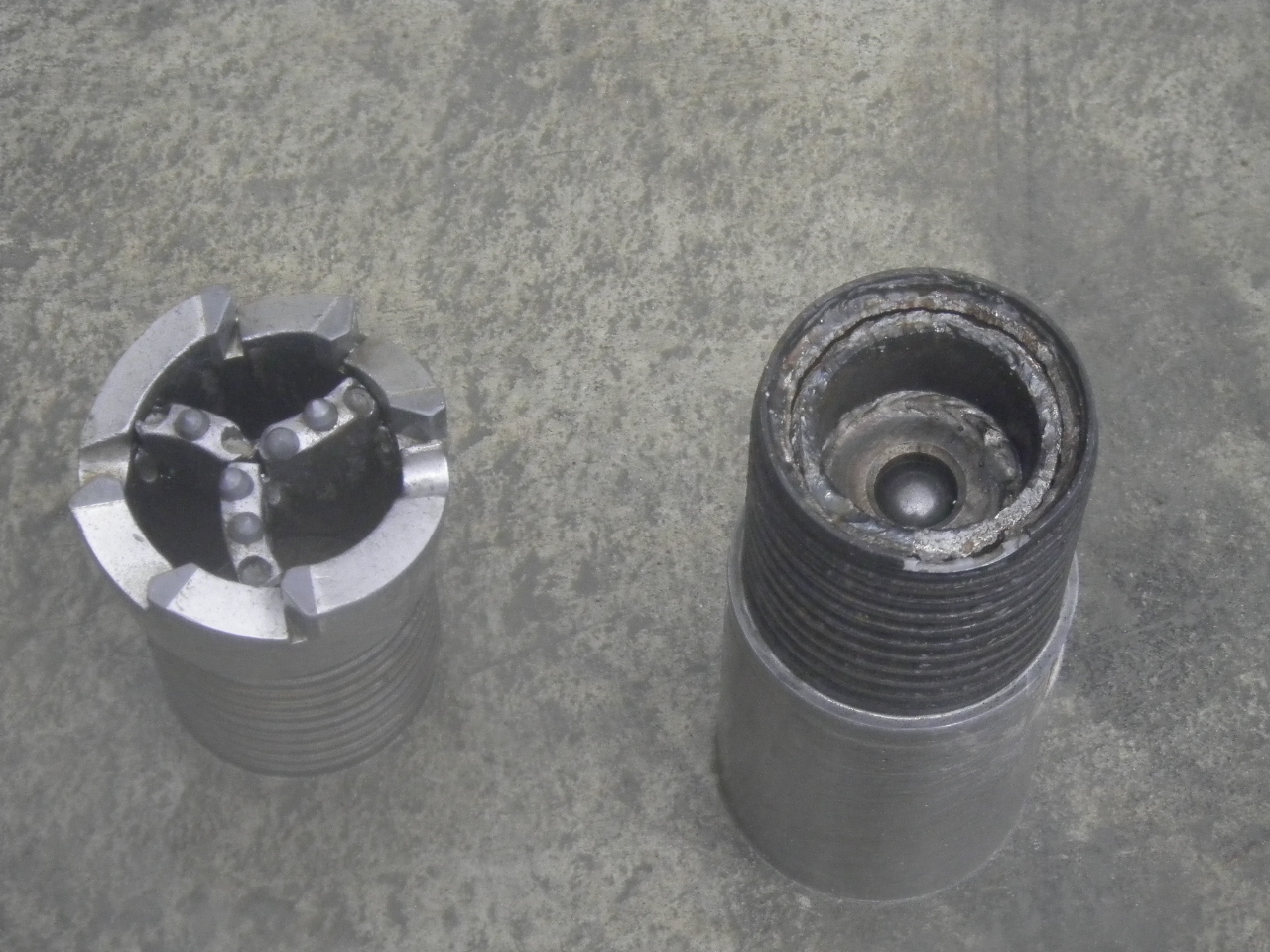

左写真：特殊ビット２種類。逆止弁内。
アンカー削孔の土質層は、均しコンクリート→割栗石→砂→ﾚｷ質土→固結シルト
アンカー削孔は、特殊ビットを使用し逆止弁がついてある。クローネンビットと呼ばれている。削孔完了後、ｸﾞﾗｳﾄの逆流防止にこのビットを特殊なキャッチャーを使って固定ピンを脱落させて先端の特殊ビットとケーシングとを切り離す。
左写真：アンカー体挿入状況。アンカーはエスイー製；F50MA（テンドン上部マンションを切断できるタイプ。）

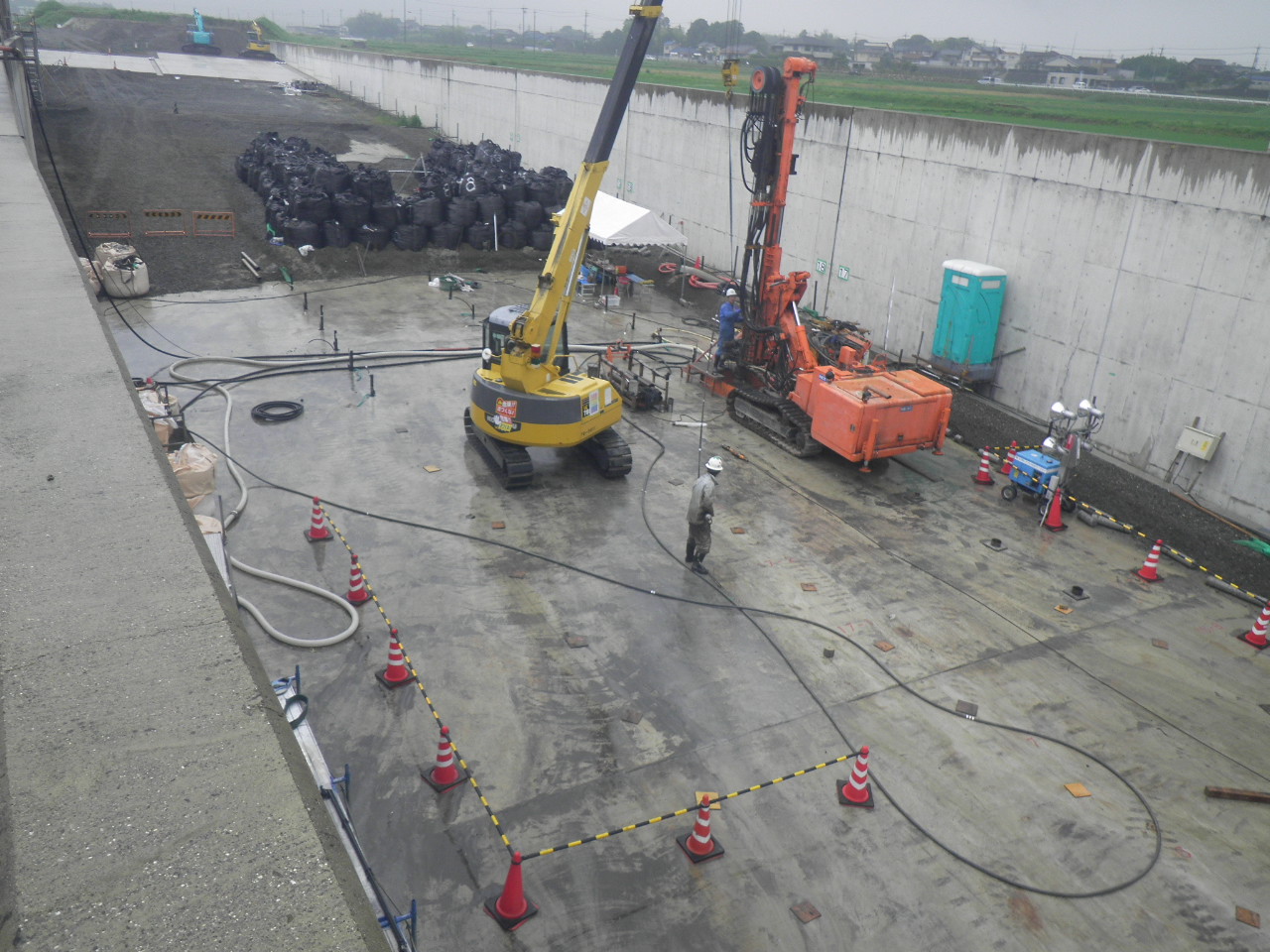

写真内の黒い1トン土のう165個は、カウンターウェイト用の仮設抑止。
現在６月１８日で144本中の18本アンカー打設完了。削孔長は、14.4m～15.0mで下流側に向けて削孔長が短くなる。
6月21日にはこのアンカーの受圧板（PC版６枚）搬入予定。
